Einbauräume O-Ringe metrisch

Einbauraeume O-Ring

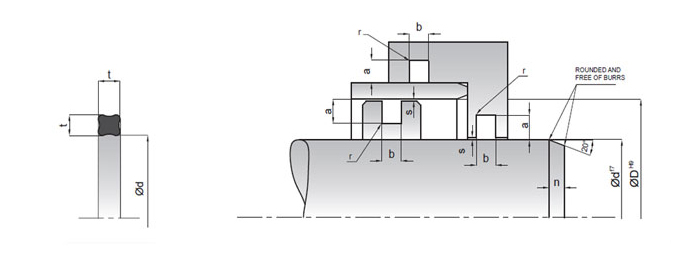

Nutabmessungen Radialer Einbau



Nutabmessungen Radialer Einbau



Nutabmessungen Axialer Einbau statisch



    Nutabmessungen Axialer Einbau



Einbaumaß Dreiecksnut statisch



            Einbaumass Dreiecksnut



Einbaumaß Trapetznut statisch



      Einbaumass Trapeznut
Angaben in mm



Bemerkung:
Die genannten Spaltabmessungen sind Richtwerte.
Einbaumasse entsprechen der Empfehlung nach DIN 3771 T5, für  NBR O-Ringe. Die Nutbreite kann noch verringert werden wenn keine Quellung von über 15% zu erwarten ist.



Zulässig Abweichungen für Innendurchmesser von O-Ringen nach DIN 3771/1

Innen-
durchmesser
d1 (mm)
zulässige
Abweichung

±

Innen-
durchmesser
d1 (mm)
zulässige
Abweichung

±

Innen-
durchmesser
d1 (mm)
zulässige
Abweichung

±

0,7 - 2,50 0,13 65,00 - 67,00 0,59 212,00 - 218,00 1,67
2,50 - 4,50 0,14 67,00 - 69,00 0,61 218,00 - 224,00 1,71
4,50 - 6,30 0,15 69,00 - 71,00 0,63 224,00 - 230,00 1,75
6,30 - 8,50 0,16 71,00 - 73,00 0,64 230,00 - 236,00 1,79
8,50 - 10,00 0,17 73,00 - 75,00 0,66 236,00 - 243,00 1,83
10,00 - 11,20 0,18 75,00 - 77,50 0,67 243,00 - 250,00 1,88
11,20 - 14,00 0,19 77,50 - 80,00 0,69 250,00 - 258,00 1,93
14,00 - 16,00 0,20 80,00 - 82,50 0,71 258,00 - 265,00 1,98
16,00 - 18,00 0,21 82,50 - 85,00 0,73 265,00 - 272,00 2,02
18,00 - 20,00 0,22 85,00 - 87,50 0,75 272,00 - 280,00 2,08
20,00 - 21,20 0,23 87,50 - 90,00 0,77 280,00 - 290,00 2,14
21,20 - 23,60 0,24 90,00 - 92,50 0,79 290,00 - 300,00 2,21
23,60 - 25,00 0,25 92,50 - 95,00 0,81 300,00 - 307,00 2,25
25,00 - 26,50 0,26 95,00 - 97,50 0,83 307,00 - 315,00 2,30
26,50 - 28,00 0,28 97,50 - 100,00 0,84 315,00 - 325,00 2,37
28,00 - 30,00 0,29 100,00 - 103,00 0,87 325,00 - 335,00 2,43
30,00 - 31,50 0,31 103,00 - 106,00 0,89 335,00 - 345,00 2,49
31,50 - 33,50 0,32 106,00 - 109,00 0,91 345,00 - 355,00 2,56
33,50 - 34,50 0,33 109,00 - 112,00 0,93 355,00 - 365,00 2,62
34,50 - 35,50 0,34 112,00 - 115,00 0,95 365,00 - 375,00 2,68
35,50 - 36,50 0,35 115,00 - 118,00 0,97 375,00 - 387,00 2,76
36,50 - 37,50 0,36 118,00 - 122,00 1,00 387,00 - 400,00 2,84
37,50 - 38,70 0,37 122,00 - 125,00 1,03 400,00 - 412,00 2,91
38,70 - 40,00 0,38 125,00 - 128,00 1,05 412,00 - 425,00 2,99
40,00 - 41,20 0,39 128,00 - 132,00 1,08 425,00 - 437,00 3,07
41,20 - 42,50 0,40 132,00 - 136,00 1,10 437,00 - 450,00 3,15
42,50 - 43,70 0,41 136,00 - 140,00 1,13 450,00 - 462,00 3,22
43,70 - 45,00 0,42 140,00 - 145,00 1,17 462,00 - 475,00 3,30
45,00 - 46,20 0,43 145,00 - 150,00 1,20 475,00 - 485,00 3,37
46,20 - 47,50 0,44 150,00 - 155,00 1,24 485,00 - 500,00 3,45
47,50 - 48,70 0,45 155,00 - 160,00 1,27 500,00 - 515,00 3,54
48,70 - 50,00 0,46 160,00 - 165,00 1,31 515,00 - 530,00 3,63
50,00 - 51,50 0,47 165,00 - 170,00 1,34 530,00 - 545,00 3,72
51,50 - 53,00 0,48 170,00 - 175,00 1,38 545,00 - 560,00 3,81
53,00 - 54,50 0,50 175,00 - 180,00 1,41 560,00 - 580,00 3,93
54,50 - 56,00 0,51 180,00 - 185,00 1,44 580,00 - 600,00 4,05
56,00 - 58,00 0,52 185,00 - 190,00 1,48 600,00 - 615,00 4,13
58,00 - 60,00 0,54 190,00 - 195,00 1,51 615,00 - 630,00 4,22
60,00 - 61,50 0,55 195,00 - 200,00 1,55 630,00 - 650,00 4,34
61,50 - 63,00 0,56 200,00 - 206,00 1,59 650,00 - 670,00 4,46
63,00 - 65,00 0,58 206,00 - 212,00 1,63

Für Innendurchmesser d, größer als 670mm kann mit einer Abweichung von ± 0,8% gerechnet werden
